Electro-Optic Modulators

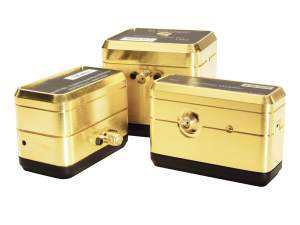

振幅调制器

该 New Focus 振幅调制器结合了调制频率高达 250 MHz 的高性能与操作的便捷性。有关订购谐振调制器以指定共振频率的相关事宜，请联系 Newport。

高品质铌酸锂晶体
高对比度和低驱动电压
可用作电子可变波片
易于对准

查看所有功能

	4102NF宽带振幅调制器，500-900 nm，DC-200 MHz，8-32 和 M4
	4104NF宽带振幅调制器，900-1600 nm，DC-200 MHz，8-32 和 M4

产品规格

型号	4102NF	4104NF
类型	Broadband Amplitude Modulator	Broadband Amplitude Modulator
波长范围	500-900 nm	900-1600 nm
工作频率	DC-200 MHz	DC-200 MHz
材料	LiNbO3	LiNbO3
孔径	Ø2 mm	Ø2 mm
VSWR	NA	NA
最大输入功率	0.5 W/mm2 @ 532 nm	1 W/mm2 @ 1300 nm
最大电压	160 V @ 532 nm	300 V @ 1000 nm
开/关消光比	50:1	50:1
最大射频功率	10 W	10 W
射频带宽	200 MHz	200 MHz
射频接头	SMA	SMA
输入阻抗	10 pF	10 pF

特征

高对比度

消光比受到电光晶体中折射率畸变的限制，该晶体向光束传递了波前畸变。对于这些设备，直径为 0.5-mm 的光束的开/关消光比通常为 50:1。通过聚焦光束可以获得更高的比值。

对准简单

这些调制器中的晶体以 45° 安装，这样输入偏振既可以是垂直的，也可以是水平的。为了最小化热诱导双折射，我们使用两个串联排列的匹配晶体。这样振幅调制器可表现出小于 1 mrad/°C 的温度相关的偏振旋转。此外，机械孔径可轻松对准通过调制器的光束。

谐振设计提供低驱动电压

我们提供可用于宽频率范围的宽带调制器，以及在单一频率下工作同时驱动电压要求更低的谐振调制器。谐振调制器配有谐振槽路，以最大化从驱动器到晶体的功率传输，从而最大化晶体两端的电压，降低所需的驱动电压。每个谐振相位调制器都是根据您确切指定的频率构建的。

振幅调制器的光学斩波

高频光学斩波是这些调制器的其中一种应用。虽然经常使用的是机械斩波器，但是它们仅以几千赫兹的速率调制光强。该频率通常不足以避免检测系统的 1/f 噪声。光振幅调制器（例如 410X 型号）可用于将光束以 1 MHz 的频率斩断，以实现限制散粒噪声的检测。

Amplitude Stabilizer Application

Another common use for an amplitude modulator is as the actuator in an amplitude stabilizer as shown. Here, a photodetector measures a portion of the laser intensity which the servo uses to adjust the transmission of the amplitude modulator. An important consideration in this application is the nonlinear response of the modulator. The changing slope of the modulator's response to input voltage leads to a change in the closed-loop transfer function which could destabilize the feedback loop.

Amplitude Modulator Transfer Function

The transfer function of an amplitude modulator between crossed polarizers is a sin2 function. You can achieve linear amplitude modulation with small modulation voltages by biasing the modulator at the 50% transmission point, either with a quarter-wave plate or by applying a DC voltage to the modulator.
