光束参量乘积(beam parameter product)

定义:
缩写:BPP 焦点处光束半径和远场发散角的乘积。
相关词条:
光束发散角  光束质量  光束半径  光束质量分析仪  M2因子

激光光束的光束参量乘积(BPP)是光束半径(束腰处)与半发散角(远场)的乘积。常用单位为 mm mrad(毫米乘以毫弧度)。BPP通常用来表征激光光束的光束质量:光束参量乘积越大,光束质量越差。


若定义非高斯光束的BPP需要重新定义光束半径和发散角。衍射极限高斯光束能达到的最小光束参量乘积为λ / π。例如,1064 nm光束的最小光束参量乘积约为0.339 mm mrad。

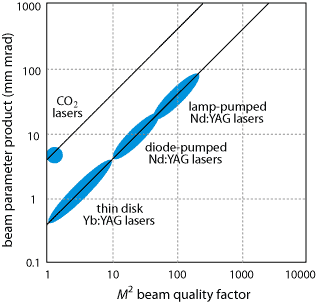

图1:不同类型激光器的光束参数乘积与M2值。由于激光器波长更长,其光束参量乘积比衍射极限的固态激光器大,但是比灯泵浦系统小。


非圆形截面光束在垂直方向与水平方向的BPP值是不同的。


光束在无象差光学系统中传输时,例如薄透镜,BPP值不变。如果该透镜使光束会聚,半径小于束腰半径,那么光束发散角相应的会增大。为了测量BPP,需要将光束会聚成某一合适尺寸,该尺寸取决于采用的仪器装置(例如,光束分析仪)和空间大小(需要几个瑞利长度)。


非理想的光学装置会损坏光束质量,使BPP值增大。有些特殊情况下,光学元件的很小象差(例如球形棱镜)还会减小光束的BPP值,这时光束畸变会被该元件补偿。


一个常用的相关的量为直径发散角乘积。
