调制深度
调制深度是指:在双边带调幅方式情况下,必须加以限制的峰值幅偏值。通常为已调波的最大振幅与最小振幅之差对载波最大振幅与最小振幅之和的比,用百分数表示。
中文名
调制深度
外文名
modulation depth
取 决
吸收体的材料、厚度等
领 域
信息技术
使用领域
激光领域里
设调幅信号的最大振幅为Emax1,包络最小振幅为Emin1, 载波信号的最大振幅为Emax2,最小振幅为Emin2,则调制深度为: m=(Emax1-Emin1)/(Emax2+Emin2)

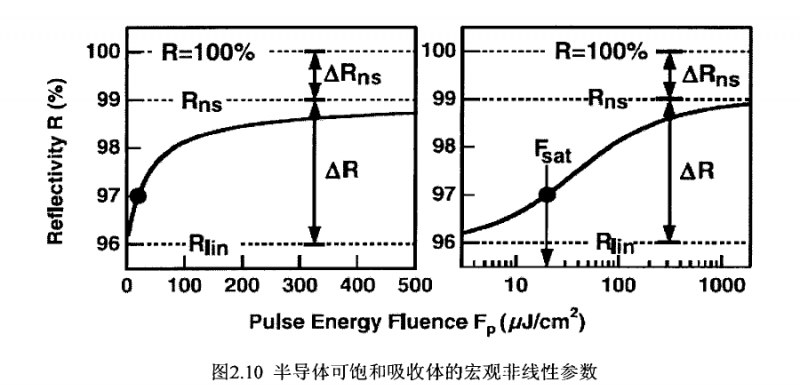

在激光领域里,调制深度是指脉冲注入可饱和吸收体时反射率的最大变化量,或吸收体可饱和吸收所损耗的光的总量,即可被强脉冲能量漂白的能力。它主要取决于吸收体的材料、厚度以及可饱和吸收镜的具体结构。
以上为饱和吸收体调制深度,有一个举例:
以石墨烯做饱和吸收体为例,单层石墨烯的反射率不足0.1%,透射率97.7%,吸收率2.3%,单层石墨稀调制深度达66.5%是怎么得到的?从概念上讲,调制深度是指脉冲注入可饱和吸收体时反射率的最大变化量,或吸收体可饱和吸收所损耗的光的总量,即可被强脉冲能量漂白的能力。它主要取决于吸收体的材料、厚度以及可饱和吸收镜的具体结构。 既然是反射率的最大变化量,那单层石墨稀调制深度是怎么达到66.5%的?
我可以附加一张图,也许可以让你更简单的帮我理解 是的,你可以直接帮我解释图,最好是说明单层石墨稀调制深度达66.5%是怎么得到的。
其他解释和举例:
1)调制深度,也叫调制度,modulation depth,指的是调制波的幅度与载波幅度的比值,常用百分数表示,即:
p(t) = (A + m(t))*cos(2*pi*f*t);
则:md = peak(m(t)) / A; (%) 或者 md = (pmax-pmin) / (pmax+pmin);
有时也会用dB表示调制深度,此时,指的是调制波的波峰到波谷下降的dB值。
2)PWM调制深度,专指脉冲宽度的调制,一般其峰值不变,只是其每一个脉冲的开通和关断的时间比例可以从百分之1到百分之99,说其调制深度最大,假如从百分之30到百分之80就可以调制深度比较小。其调制度越大,脉冲串输出滤波后其线性电压变化也越大。在直流电机调速系统的应用正是借用这一特性。
