阵列波导光栅(arrayed waveguide gratings)

定义:
基于阵列波导的光学滤波器或者复用器件。
相关词条:
波分复用  光学滤波器

阵列波导光栅(通常为光纤耦合的)可以将信号中不同波长的组分分开或合束。它通常为一个平面光波导,光从入射光纤首先进入多模波导中,然后通过一些单模波导后再次进入多模波导区域,最终进入输出光纤中。波长滤波是利用了干涉效应和单模波导中的不同光程差:即任何在单模波导中传播的频率组分和所有这些组分叠加后在任意信道上的输出光之间。任意输入端口和输出端口之间的结合得到的与波长相关的流量引起相移也与波长相关。

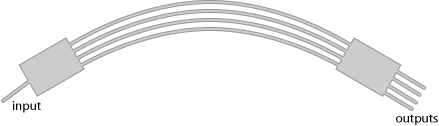

图1:阵列波导光栅的结构图。

尤其是具有很多通道的AWGs,需要非常精准的制作过程才能实现很低的通道间串扰。

AWGs在不同材料系统中都能实现,例如,采用二氧化硅(SiO2),铟磷(InP)或者硅(Si)。


应用

阵列波导光栅主要应用于光纤通信系统中,尤其是利用波分复用器(WDM)的多路传输系统,需要将单个波长的信道合在一起或者分开。它可以是复杂光子集成回路的一部分,例如用作WDM数据发射器。阵列波导光栅还可以分离超连续光源光谱中的单个波长,或者用作超短脉冲的脉冲整形器。
