Advanced Thin Films(美国)

http://advancedthinfilms.com

公司简介

ATF(Advanced Thin Films)公司位于美国科罗拉多州Boulder,是由NIST和JILA的研究机构的科学家和工程师成立,是属于IDEX Corporation, 和CVI以及Semrock等公司是姐妹公司。 领域的专家们成立于2002年,专门致力于为航空、医疗、科研等领域生产各种高精细度、技术领先的光学元器件和适合多种应用的镀膜;2012年合并了美国 著名的PPC公司(Precision Photonics Corp.)。

公司设备先进,以IBS(离子束溅射,Ion Beam Sputtering)镀膜技术领先业界:

  • 20,000 平方英尺生产面积

  • 4,000 平方英尺超净室 (Class 100, 1000, and 10,000)

  • 研磨、抛光、成型、镀膜、检验、计量、组装等各环节具有世界级的能力

  • ITAR 认证机构

  • ISO 9001:2008 标准认证


技术能力

IBS镀膜

ATF 采用先进的离子束溅射(IBS)技术,这是一种可重复和可控制的过程,且使得镀膜致密,坚固耐用,具有高损伤阈值。

不同于传统的多孔镀膜的蒸发微观结构,IBS薄膜具有致密的结构,其不受水蒸汽侵入。因此,我们IBS镀膜综合特征是:不敏感环境条件的变化,如热,湿度和压力。

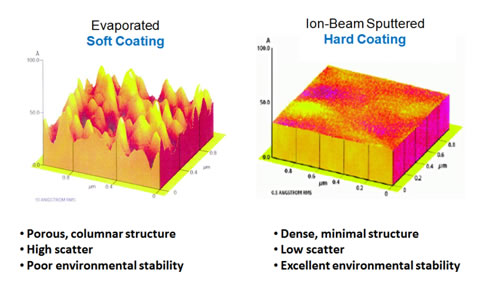

此外,我们的渐进过程控制使我们能够沉积复杂的薄膜结构,且具有非常高的精度。通过材料直接沉积在基板上和自动化的过程控制,我们沉积超过200层的薄膜,利用直接控制并具有非常高的沉积膜精度。频谱控制的优点包括更清晰的特征,更高的对比度,可重复的性能和更小的公差。下图是IBS镀膜和其他镀膜图示:


ATF用Ion Beam Sputtering (IBS)技术,生产各种coatings、镜片,以及其他光学元器件。其技术性能如下:

  • Low scatter (super-polished) substrates with < 1 RMS

  • Low losses with ultra-high reflectance mirrors (R ≥ 99.999%) and extremely low reflectance coatings (R ≤ 0.01%)

  • High damage thresholds with proven LDT performance as high as 70J/cm2 at 3ns pulse widths (1064nm)

  • Outstanding spectral performance exemplified by extreme dichroics (99.9% R at gain line with 99.95% T at pump line)

  • Durable IBS performance in coatings deposited at low temperature, with spectral stability in harsh environments

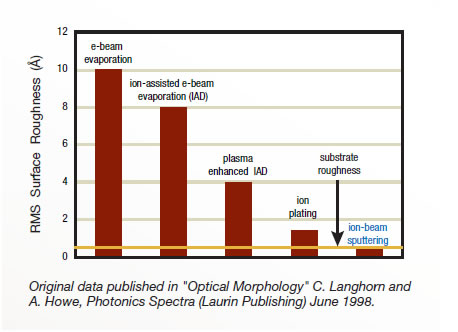

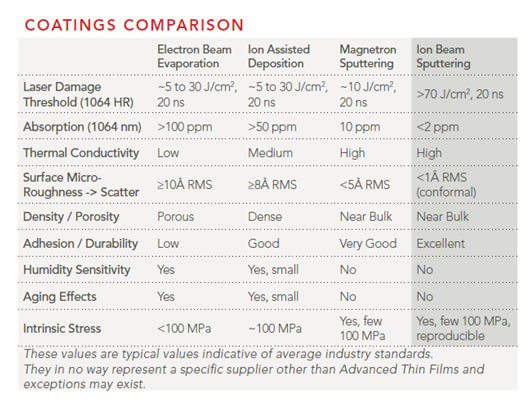

下表是和IBS镀膜和其他方式镀膜(电子束蒸发,粒子辅助沉积,磁控溅射)的比较:

使用IBS镀的膜的优势如下:


光谱性能:

  • Tight spectral control (to ±1nm)

  • 极致的分色镜 Extreme dichroics (在一个波长上:反射率99.9% ;另一个波长上:透射率 99.9% )


环境稳定性:

  • 低损耗

  • 超高反射镜

  • 极低反射率镀膜

  • 低吸收(<1ppm@1064nm)


高损伤阈值:

  • 经经过验证的LDT性能高达 70 J/cm2 at 3ns pulse widths (1064 nm)


机械性能:

  • 在低温下生产的镀膜

  • 坚固耐用,不会脱层

  • 在恶劣环境下光谱稳定性高

  • 硬质涂层易于清洁

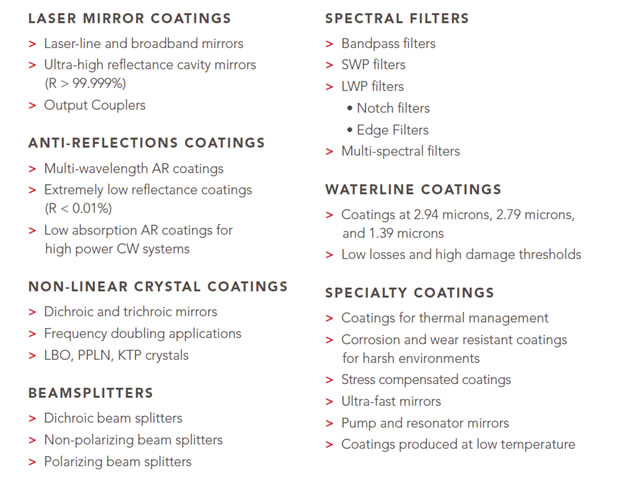

镀膜产品


精确的计量和加工生产

精密光学元件的制造需要精密的计量艺术。在ATF,我们已经开发出先进的方法来制造,并测量我们器件的光学性质;我们也与我们的合作伙伴,如大学和国家实验室合作,使用最先进的测量工具,以保证给您提供最准确,完整的信息。

ATF的超抛光基板具有< 1 Å微观粗糙度,是制造低损耗,低散射,高损伤阈值,高能量或高精细度光学器件的理想材料,这对您的应用非常重要。毕竟,一个好的镀膜和基板同时具有,才能做出好的镜片。

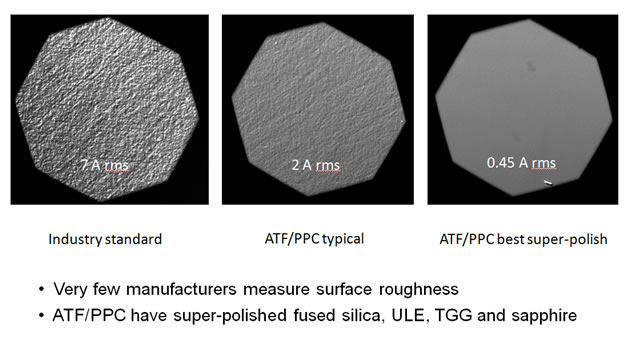

ATF基板抛光处理能力,表面微观粗燥度<1A rms:


ATF有精密的测量和计量工具:

  • 超级抛光的平面和曲面基板

  • 可追踪光学厚度精度达±1 nm

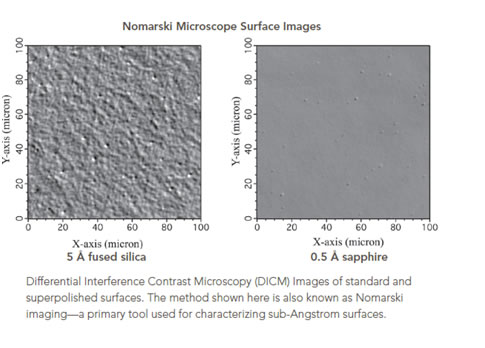

  • 显微镜和微粗糙度成像表征亚埃面表面(sub-Angstrom surfaces)

  • 消光比测量1064 nm到>30000:1

  • 光热共光路干涉仪(PCI)的吸收 在1070 nm测量 镀膜和散装材料

  • 腔衰荡测试Cavity ring down testing& 尺寸



光学粘合--无胶粘合生产

ATF改善提高标准的光学粘结工艺,通过消除标准光学粘结的"黑色艺术"。 作为ATF生产工艺的一部分,化学活化直接键合™ Chemically Activated Direct Bonding™(CADB.)技术,从而产生无胶(epoxy free)光路,这种无胶光路是100%的光学光路透明,可以忽略不计的散射和在接口吸收损失 -- 零胶层厚度功能无残留,无楔,没有放气。 而且,它提供了粘结强度,很多时候等于批量材料被粘结一起的强度,从而使得组件格外耐用,可靠,耐温度和湿度变化。不像扩散接合,CADB可以在两个已经镀膜或者无镀膜的表面使用,使其成为零级波片,高功率固态激光器组件和偏光分束器的理想过程。




使用CADB无胶粘合的好处在于,相比传统扩散 粘接,CADB光学粘合技术是"温和的"工艺,工作在较低的温度和没有压力;它也更耐用,使得具有强大的和 稳定的组件,可以是进一步抛光或镀膜后进行装配。


富有经验的技术支持和应用知识

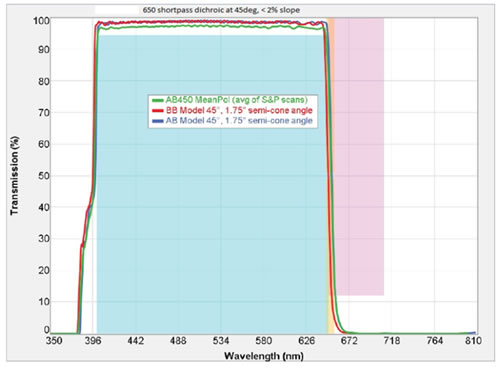

ATF拥有一支从NIST和JILA的研究机构出来的科学家和工程师组成的技术队伍,拥有丰富的设计、测量和应用经验。下图是ATF镀膜设计理和实际值:

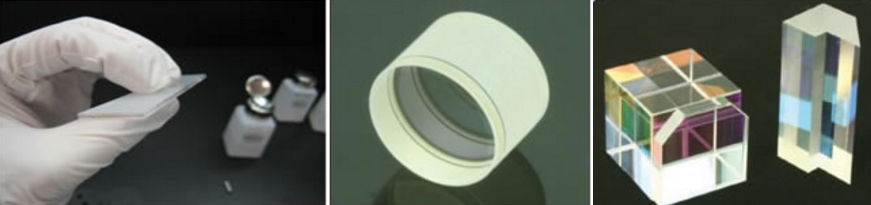

产品包括分束器(beam splitters)、标准具(etalons)、cubes、偏振片(polarizers)、波片(waveplates), 激光镜片(laser mirrors)、微光学镜片(micro-optics), 高功率激光镜片bonded high-power laser optics (thin disks, waveguides) 和定制设计的IBS镀膜器件(custom IBS coatings),适用波长从257 nm 到 3 微米( microns)。



产品列表


1.微光学镀膜产品--标准具(etalons)

2.Cavity Ring Down标准镜片 (CRD标准镜片)

3.高能激光反射镜(High-Energy Laser Mirrors)

4. 高能宽带镜(High-Energy Broadband Mirrors)

5.飞秒激光镜片和镀膜(Femtosecond Optics & Coatings)s)

6.宽带色散镜 (Broadband Dispersion-Free Mirrors)

7.偏振分束器立方(Polarizing Beam Splitter Cubes)

8.薄膜板偏光片(Thin-Film Plate Polarizers)

9.波片(Waveplates)

10.滤波片(Optical filter)

11.全固态激光器组件(Solid State Laser Assemblies)

12.棱镜&组件(Prisms & Assemblies)

13.微光学器件(Micro-Optics)

14.定制分光镜和分色镜( Custom Beamsplitters & Dichroics)

15.定制IBS镀膜( Custom IBS Coatings)
